一、KHLS電動小口徑單座調節閥 產品概述
本公司的KHLS電動小口徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍大，流量特性精度高，符合IEC534標準。 調節閥的泄漏量符合ANSI B16.104標準。電動單座調節閥配用多彈簧薄膜執行機構及PSL、3810等電動執行機構，其結構緊湊，輸出力大,電動小口徑單座調節閥產品符合GB/T4213-92。
|
|
|

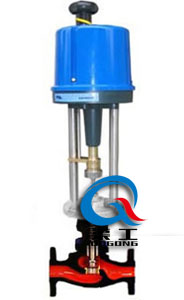

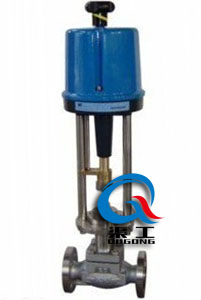

KHLS電動單座調節閥 (精小型)
|
KHLS電動單座調節閥 (結構圖)
|
二、KHLS電動小口徑單座調節閥 主要技術參數
|
閥體型式
|
直通單座鑄造球型閥
|
|
公稱通徑
|
25、25mm
|
|
公稱壓力
|
ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
|
|
連接型式
|
法蘭連接
|
FF、RF、RJ、LG、溝槽型、嵌入型
|
|
法蘭標準
|
JIS B2201-1984、ANSI B16.5-1981、JB79-59等
|
|
焊接標準
|
嵌接焊SW
|
|
材料
|
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti)、鈦等
|
|
上閥蓋
|
常溫型
|
-17~+230℃
|
|
伸長I型
|
-45～-17℃ +230～+566℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
|
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
等百分比特性、線性特性
|
|
材料
|
不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
|
三、KHLS電動小口徑單座調節閥 執行器技術參數
|
執行器型式
|
381L系列、PSL系列
|
|
輸入信號
|
381L執行機構
|
4～20mA·DC或1～5V（輸入電阻250Ω）
|
|
PSL執行機構
|
4～20mA·DC
|
|
電源電壓
|
381L執行機構
|
220V，50/60Hz
|
|
PSL執行機構
|
單相控制220V·50Hz； 三相控制380V，50Hz
|
|
手動機構
|
381L執行機構:離合式； PSL執行機構: 手輪
|
|
作用形式
|
電關式或電開式
|
四、KHLS電動小口徑單座調節閥 主要性能指標
|
參數
|
指標值
|
|
泄漏量
|
金屬閥座
|
小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級
|
|
軟閥座
|
小于閥額定容量的10-7，符合ANSI B16.104-1976 VI級
|
|
回差
|
配361L執行機構為2%；配PSL執行機構為1%
|
|
基本誤差
|
配361L執行機構為±2%；配PSL執行機構為±1%
|
|
可調范圍
|
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
|
