D971F/X電動軟密封對夾蝶閥
一、電動對夾蝶閥 產品概述
渠工公司的電動對夾蝶閥是由高準度電動執行器與對夾式蝶閥組成，執行器采用一體化結構，開關型有輸入AC220V電壓, 輸出無源觸點信號(或開關到位燈信號)，調節型有輸入（DC4-20mA或DC1-5V）的控制信號及單相電源就可控制運轉，電動對夾蝶閥具有功能性好，體積小，輕便宜人，性能良好，配套簡單，流通能力大，適合于介質是粘稠，含顆粒，纖維性質的場合。電動對夾蝶閥可主要應用于食品、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。
|
|
|

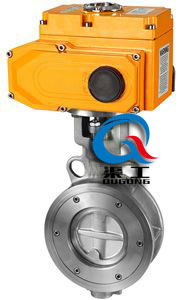

電動對夾蝶閥 (金屬密封)
|

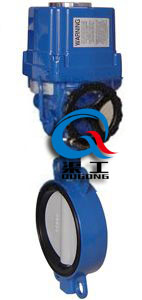

電動軟密封對夾蝶閥 (橡膠密封)
|
二、電動對夾蝶閥 結構特點
（1）設計新穎、合理、結構好，重量輕，啟閉快。
（2）密封件可以替換，密封性能良好達到雙向密封零泄漏。
（3）密封材料耐老化、耐腐蝕，使用時間長等特點。
（4）兩截式閥桿無銷連接，結構簡單緊湊，維修方便。
（5）閥座密封與靠背一體結構，減少閥座變形量。
（6）閥桿軸向定位裝置，加強密封性、減少閥門扭矩。
（7）可以多種位置安裝，維修方便。
三、電動對夾蝶閥 主要技術參數及性能
|
公稱通徑DN(mm)
|
50～1200
|
|
公稱壓力
|
PN0.6、1.6、2.5MPa
|
|
連接形式
|
對夾式
|
|
閥板形式
|
垂直板式
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
泄露量
|
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
|
|
基本誤差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死區
|
1% (可調)
|
|
可調范圍
|
50:1
|
|
配置執行機構
|
可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
|
|
控制方式
|
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)
|
四、電動對夾蝶閥 執行器技術參數
|
電源電壓
|
AC220/380V，50/60Hz
|
|
輸出力矩
|
50N·M～2000N·M
|
|
動作范圍
|
0～90° 0～360°
|
|
動作時間
|
15秒/30秒/60秒
|
|
保護裝置
|
過熱保護
|
|
環境溫度
|
-30°～60°
|
|
手動操作
|
同附帶手柄操作
|
|
限位
|
電氣、機械二重限位
|
|
防護等級
|
相當于IP-65
|
|
防爆等級
|
ExdII BT4；有要求可定制ExdII BT6
|
|
位置測量
|
可選裝開關或電位計
|
|
驅動電機
|
8W/E
|
|
進線接口
|
PE1/2〞進線線鎖
|
五、電動對夾蝶閥 主要零件材料
|
零件名稱
|
材料名稱
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
|
|
密封圈
|
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
聚四氟乙烯、柔性石墨
|
六、電動對夾蝶閥 主要性能規范
|
公稱通徑DN(mm)
|
DN50～1200
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)
|
七、電動對夾蝶閥 外形圖
|
|
|
D973H/F電動對夾蝶閥 (配HR執行器)
|
D971F/X電動軟密封對夾蝶閥 (配HR執行器)
|
八、電動對夾蝶閥 安裝連接尺寸
|
公稱通經(DN)
|
主要尺寸
|
法蘭尺寸
|
|
D973H/F
|
D971F/X
|
H1
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
L1
|
H
|
L2
|
H
|
K
|
n-Фd
|
K
|
n-Фd
|
K
|
n-Фd
|
|
50
|
43
|
112
|
43
|
63
|
530
|
125
|
4-18
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
115
|
46
|
70
|
530
|
145
|
4-18
|
145
|
4-18
|
145
|
8-18
|
|
80
|
46
|
120
|
46
|
83
|
565
|
160
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
138
|
52
|
105
|
600
|
180
|
8-18
|
180
|
8-18
|
190
|
8-22
|
|
125
|
56
|
164
|
56
|
115
|
640
|
210
|
8-18
|
210
|
8-18
|
220
|
8-26
|
|
150
|
56
|
175
|
56
|
137
|
705
|
240
|
8-22
|
240
|
8-22
|
250
|
8-26
|
|
200
|
60
|
200
|
60
|
164
|
775
|
295
|
8-22
|
295
|
12-22
|
310
|
12-26
|
|
250
|
68
|
243
|
68
|
206
|
945
|
350
|
12-22
|
355
|
12-26
|
370
|
12-30
|
|
300
|
78
|
250
|
78
|
230
|
1070
|
400
|
12-22
|
410
|
12-26
|
430
|
16-30
|
|
350
|
78
|
280
|
78
|
248
|
1140
|
460
|
16-22
|
470
|
12-26
|
490
|
16-33
|
|
400
|
102
|
305
|
102
|
289
|
1210
|
515
|
16-26
|
525
|
16-26
|
550
|
16-36
|
|
450
|
114
|
350
|
114
|
320
|
1335
|
565
|
20-26
|
585
|
16-30
|
600
|
20-36
|
|
500
|
127
|
380
|
127
|
343
|
1415
|
620
|
20-26
|
650
|
20-30
|
660
|
20-36
|
|
600
|
154
|
445
|
154
|
413
|
1605
|
725
|
20-30
|
770
|
20-33
|
770
|
20-39
|
|
700
|
165
|
480
|
165
|
478
|
1844
|
840
|
24-30
|
840
|
24-36
|
875
|
24-42
|
|
800
|
190
|
530
|
190
|
525
|
2040
|
950
|
24-33
|
950
|
24-39
|
990
|
24-48
|
|
900
|
203
|
580
|
203
|
585
|
2255
|
1050
|
28-33
|
1050
|
28-39
|
1090
|
28-48
|
|
1000
|
216
|
650
|
216
|
640
|
2380
|
1160
|
28-36
|
1170
|
28-42
|
1210
|
28-56
|
|
1200
|
254
|
760
|
254
|
755
|
2640
|
1380
|
32-39
|
1390
|
32-48
|
1420
|
32-56
|
九、電動對夾蝶閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
