    PZ973電動刀型閘閥

    一、電動刀型閘閥 產品概述

    本公司的電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封良好、操作輕便、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。電動刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動除去雜物。電動刀型閘閥主要應用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門。電動刀型閘閥適用于造紙行業在管道上作調節和節流使用。

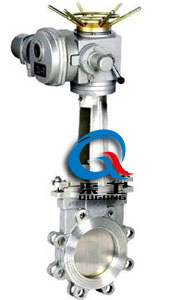

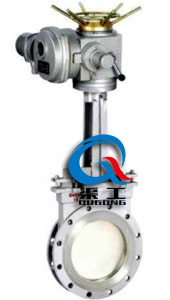

    電動刀型閘閥 電動刀型閘閥 (梅花式)
    電動刀型閘閥 電動刀型閘閥 (梅花式)

    二、電動刀型閘閥 產品特點

    （1）電動刀形閘閥按照口徑不同制成暗桿和明桿兩種形式(暗桿DN50～1000mm，明桿DN50～900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可阻止粉塵、砂礫等物質進入填料盒，可增加刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得良好的密封作用。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、便于維修、使用方便及使用時間長，并且可任意選用驅動裝置。
    （2）閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE加強聚四氟乙烯材質，耐腐蝕、不沾渣。
    （3）閥板有5個支撐點，使閥板有良好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
    （4）電動刀形閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
    （5）電動刀形閘閥內可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
    （6）電動刀形閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶加強的聚四氟乙烯軟密封。
    （7）適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。

    三、電動刀型閘閥 主要零件材料

    零件名稱 材料名稱 材料牌號
    圓螺母 碳素鋼 25
    手輪 灰口鑄鋼 HT200
    軸承壓蓋 碳素鋼 35
    閥桿螺母 鋁青銅 ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
    鋁黃銅 ZCuZn25A16Fe3Mn3
    軸承 — 51110
    閥桿 不銹鋼 304、316、2Cr13
    支架 碳素鋼、不銹鋼 WCB、CF8等
    閘板 不銹鋼 304、316、304L、316L、2Cr13
    螺栓螺母 碳素鋼 35
    填料壓蓋 碳素鋼 WCB
    填料 柔性石墨盤根石棉根、四氟纖維盤根 —
    閥體 碳素鋼、不銹鋼 WCB、CF8（304）、CF3（304L）
    、CF8M（316）、CF3M（316L）、
    密封座堆焊合金或不銹鋼

    四、電動刀型閘閥 主要設計標準

    設計制造 JB/T 8691-98
    結構長度 GB/T 15188.2-94
    法蘭連接尺寸 GB/T 9113-2000
    閥門檢查和試驗 GB/T 13927-92

    五、電動刀型閘閥 主要性能規范

    壓力PN(MPa) 殼體試驗(MPa) 密封試驗(MPa) 適用介質
    1.0 1.5 1.1 煙氣、灰、渣水混合物、空氣混合物
    1.6 2.4 1.8

    六、電動刀型閘閥 外形尺寸圖

    電動刀型閘閥 (尺寸圖) 電動刀型閘閥 (尺寸圖) 電動刀型閘閥 (尺寸圖)
    電動刀型閘閥 (尺寸圖) 電動刀型閘閥 (尺寸圖) 電動刀型閘閥 (尺寸圖)

    七、電動刀型閘閥 安裝尺寸

    公稱壓力 DN L D1 D2 H A N-M 電裝型號 電機功率 公稱轉矩 重量
    0.6MPa 50 50 90 110 370 365 4-M12 DZ10 0.25 100 52.3
    65 50 110 130 460 365 4-M12 DZ10 0.25 100 53
    80 50 125 150 590 365 4-M16 DZ10 0.25 100 55
    100 50 145 170 780 365 4-M16 DZ10 0.25 100 57.4
    125 50 175 200 950 365 8-M16 DZ10 0.25 100 62
    150 60 200 225 980 365 8-M16 DZ10 0.25 100 71.3
    200 60 255 280 1053 365 8-M16 DZ15 0.37 150 80.5
    250 70 310 335 1060 365 12-M16 DZ20 0.37 200 99.6
    300 80 362 395 1230 365 12-M20 DZ20 0.37 200 122.7
    350 90 412 445 1250 365 12-M20 DZ30 0.55 300 148
    400 100 462 498 1767 365 16-M20 DZ30 0.55 300 158
    450 120 518 550 1920 560 16-M20 DZ45 1.5 450 224
    500 130 568 600 2010 560 16-M20 DZ45 1.5 450 241
    600 140 670 705 2110 560 20-M22 DZ60 2.2 600 335
    1.0MPa 50 50 100 125 370 365 4-M16 DZ10 0.25 100 54
    65 50 120 145 460 365 4-M16 DZ10 0.25 100 60
    80 50 135 160 590 365 4-M16 DZ10 0.25 100 62
    100 50 155 180 780 365 8-M16 DZ10 0.25 100 66
    125 50 185 210 950 365 8-M16 DZ10 0.25 100 76
    150 60 210 240 980 365 8-M20 DZ15 0.37 150 84
    200 60 265 295 1053 365 8-M20 DZ20 0.37 200 106
    250 70 320 350 1060 365 12-M20 DZ20 0.37 200 120
    300 80 368 400 1230 365 12-M20 DZ30 0.55 300 218
    350 90 428 460 1250 365 16-M20 DZ30 0.55 300 230
    400 100 482 515 1767 560 16-M22 DZ45 1.5 450 297
    450 120 532 565 1920 560 20-M22 DZ45 1.5 450 369
    500 130 585 620 2010 560 20-M22 DZ60 2.2 600 420
    600 140 685 725 2110 560 20-M27 DZ60 2.2 600 520
    1.6MPa 50 65 100 125 370 365 4-M16 DZ10 0.25 100 650
    65 65 120 145 460 365 4-M16 DZ10 0.25 100 65
    80 70 135 160 590 365 8-M16 DZ10 0.25 100 68
    100 70 155 180 780 365 8-M16 DZ10 0.25 100 74
    125 70 185 210 950 365 8-M16 DZ10 0.25 100 77
    150 80 210 240 980 365 8-M20 DZ15 0.37 150 96
    200 80 265 295 1053 365 12-M20 DZ20 0.37 200 114
    250 94 320 355 1060 365 12-M22 DZ20 0.37 200 135
    300 98 375 410 1230 365 12-M22 DZ30 0.55 300 230
    350 100 435 470 1250 365 16-M22 DZ30 0.55 300 251
    400 110 485 525 1767 560 16-M27 DZ45 1.5 450 130
    450 120 545 585 1920 560 20-M27 DZ45 1.5 450 378
    500 130 608 650 2010 560 20-M30 DZ60 2.2 600 435
    600 140 718 770 2110 560 20-M36 DZ60 2.2 600 530

    八、電動刀型閘閥 產品選型

    （1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
    （2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)

    歡迎來電咨詢PZ973H電動刀閘閥產品詳細信息.
