一、橡膠瓣止回閥 產品概述
本公司的HC44X橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，阻止介質逆流。由于HC44X橡膠瓣止回閥的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，HC44X橡膠瓣止回閥結構簡單、保養、維修、運輸均很方便。
|
|
|
HC44X橡膠瓣止回閥
|

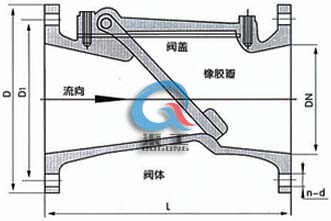

HC44X橡膠瓣止回閥 (尺寸圖)
|
二、橡膠瓣止回閥 主要技術參數
|
公稱壓力
|
1.0
|
1.6
|
2.5
|
|
殼體試驗壓力
|
1.5
|
2.4
|
3.75
|
|
密封試驗壓力
|
1.1
|
1.76
|
2.75
|
|
介質溫度
|
≤80℃
|
|
適用介質
|
清水、油品
|
三、橡膠瓣止回閥 主要零部件材料
|
閥體、閥蓋
|
鑄鐵、鑄鋼
|
|
閥瓣
|
橡膠組合件
|
|
彈簧
|
不銹鋼
|
四、橡膠瓣止回閥 主要外形尺寸
|
公稱通徑
|
L
|
H
|
|
40
|
165
|
165
|
|
50
|
203
|
165
|
|
65
|
216
|
185
|
|
80
|
241
|
200
|
|
100
|
292
|
220
|
|
125
|
330
|
280
|
|
150
|
356
|
285
|
|
200
|
495
|
340
|
|
250
|
622
|
395
|
|
300
|
698
|
445
|
|
350
|
787
|
505
|
|
400
|
914
|
565
|
|
450
|
978
|
615
|
|
500
|
978
|
670
|
|
600
|
1295
|
780
|
五、橡膠瓣止回閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的HC44X橡膠瓣止回閥型號，請按型號直接向我司訂購；
