    A41Y高壓微啟式安全閥

    一、高壓微啟式安全閥 產品概述

    A41Y-160、320高壓微啟式安全閥適用于工作溫度≤200℃空氣、氮氫混合氣、水等介質的設備和管路上。A41Y-160P/320P、A41Y-160R/320R高壓微啟式安全閥適用于工作溫度≤200℃有腐蝕性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。

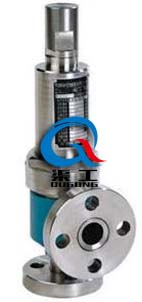

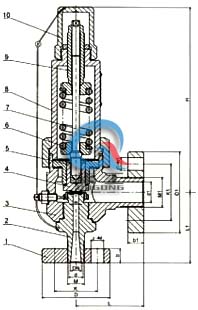

    A41Y高壓微啟式安全閥 A41Y高壓微啟式安全閥 (外形結構尺寸)
    A41Y高壓微啟式安全閥 A41Y高壓微啟式安全閥 (外形結構尺寸)

    二、高壓微啟式安全閥 主要零件材料

    NO. 零件名稱 A42Y-160 A42Y-320 材料 A42Y-160P A42Y-320P 材料 A42Y-160R A42Y-320R 材料
    1 法蘭 35/35CrMoA 2Cr13 1Cr18Ni12Mo2Ti
    2 閥座 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    3 閥體 40 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    4 調節圈 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    5 閥瓣 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    6 反沖盤 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    7 導向套 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
    8 閥蓋 ZG230-450 ZG230-450 ZG230-450
    9 閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
    10 彈簧 50CrVA 50CrVA包覆氟塑料 50CrVA包覆氟塑料
    11 調整螺桿 45 2Cr13 2Cr13
    12 閥帽 ZG200-400 ZG200-400 ZG200-400
      密封面材料 堆焊Co基硬質合金

    三、高壓微啟式安全閥 連接尺寸

    公稱壓力PN 公稱通徑DN 尺寸 重量
    do d D D1 M D2 B Z-Φd DN D D1 M D2 b Z-Φd L L1 H
    16
    （單法蘭）     		15 7 16 95 60 M-24×2 18 20 3-18 - 36 - M-33×2 - - - 45 80 105 4
    20 10 19 95 60 M-33×2 22 20 3-18 - 48 - M-33×2 - - - 45 80 105 4.5
    25 12 23 105 68 M-33×2 28 20 3-18 - 48 - M-33×2 - - - 45 80 105 5.2
    16 15 8 15 95 60 M-24×2 18 20 3-18 32 115 - M-42×2 37 22 4-18 95 100 259 7.8
    20 10 23 98 60 M-24×2 20 20 3-18 40 165 - M-52×2 47 28 6-26 110 115 266 11.5
    25 12 23 105 68 M-33×2 28 20 3-18 40 165 - M-52×2 47 28 6-26 110 115 266 12.5
    32 15 25 115 80 M-42×2 37 22 4-18 50 165 115 M-64×3 59 32 6-26 130 1450 335 21.3
    40 20 39 165 115 M-52×2 47 28 6-26 65 200 145 M-80×3 74 40 6-29 150 170 390 35.3
    50 25 48 165 115 M-64×3 59 32 6-26 80 225 170 M-100×3 94 50 6-33 190 210 393 48
    32 15 8 17 105 68 M-33×2 29 20 3-18 32 115 80 M-42×2 37 22 4-18 95 100 259 8.1
    20 10 23 105 68 M-33×2 29 20 3-18 40 165 115 M-52×2 47 28 6-26 110 115 266 12
    25 12 23 115 80 M-42×2 36 22 4-18 40 165 115 M-52×2 47 28 6-26 110 115 266 13
    32 14 30 135 95 M-48×2 41 25 4-22 50 165 115 M-64×3 59 32 6-26 130 140 335 22.2
    40 16 38 165 115 M-64×3 57 32 6-26 65 200 145 M-80×3 70 40 6-29 150 170 390 37
    50 20 48 200 145 M-80×3 70 40 6-29 80 225 170 M-100×3 94 50 6-33 190 210 393 55

    四、高壓微啟式安全閥 訂貨須知

    訂貨時請填寫《規格書》或注明以下內容：
    1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
    2、若已經由設計單位選定我公司的高壓微啟式安全閥產品型號，請按型號直接向我司訂購；

    歡迎來電咨詢A41Y高壓安全閥產品詳細信息.
