一、氣動微小流量調節閥 產品概述
本公司的ZJHW氣動微小流量調節閥，簡稱氣動小流量調節閥，是由我公司針對小流量工況研發的一款產品。它由氣動薄膜執行器及微小流量調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的控制等特點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。氣動小流量調節閥適用于液體、蒸汽等介質的主流量調節場合。
|
|
|---|---|
| 氣動微小流量調節閥 (承插焊式) | 氣動小流量調節閥 (螺紋式) |
二、氣動微小流量調節閥 主要技術參數
| 公稱通徑(DN) | G3/8"、1/2"、G3/4"、G1" | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 |
| 額定流量系數KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 |
| 允許壓差(MPa) | ≤公稱壓力 | ||||||||||||
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 | ||||||||||||
| 配用執行器型號 | ZHA/B-11 | ||||||||||||
| 額定行程 | 8 | 10 | 12 | ||||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | ||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | ||||||||||||
| 閥芯形式 | 單座式 | ||||||||||||
| 流量特性 | 等百分比、直線性 | ||||||||||||
三、氣動微小流量調節閥 執行器技術參數
| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 |
|---|---|
| 執行器型號 | ZHA/B-11 |
| 有效面積(cm2) | 200 |
| 行程 | 10、16 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 |
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 | 140～400KPa |
| 氣源接口 | RC1/4" |
| 環境溫度 | -30～+70℃ |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
四、氣動微小流量調節閥 主要零件材料
| 閥體 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|
| 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 閥座 | 304 | 304 | 316 | 316L |
| 閥芯 | 304 | 304 | 316 | 316L |
| 閥蓋 | WCB | 304 | 316 | 316L |
| 閥桿 | 304 | 304 | 316 | 316L |
| 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 填料壓蓋 | WCB | 304 | 316 | 316L |
五、氣動微小流量調節閥 主要性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
六、氣動微小流量調節閥 外形圖
|
|---|

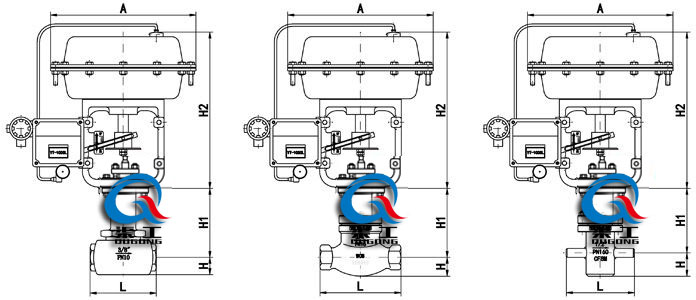

| 氣動微小流量調節閥 (外形尺寸圖) |
七、氣動微小流量調節閥 安裝連接尺寸
| 公稱通徑DN | 閥座直徑dn | L | H | H1 | H2 | A |
|---|---|---|---|---|---|---|
| G3/8“ | 1.5～15 | 95 | 30 | 130 | 350 | 230 |
| G1/2“ | 1.5～15 | 95 | 30 | 130 | 350 | 230 |
| G3/4“ | 1.5～15 | 110 | 30 | 130 | 350 | 230 |
| G1“ | 1.5～15 | 110 | 30 | 130 | 350 | 230 |
