    ZJHB氣動波紋管調節閥

    一、氣動波紋管密封調節閥 產品概述

    本公司的ZJHBP/M氣動波紋管密封調節閥是在氣動單座(套筒)調節閥的基礎上加裝波紋管來進行密封的，閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍大，流量特性精度高，符合IEC534標準。氣動波紋管調節閥上閥蓋采用波紋管密封結構，適用于有毒、易燃易爆易揮發和貴重的金屬介質的調節。另外氣動波紋管密封調節閥也可用在真空的場合。調節閥的泄漏量符合ANSI B16.104標準。氣動波紋管調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。

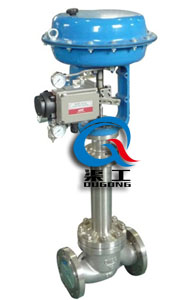

    ZJHBP/M氣動波紋管密封調節閥 ZJHBP/M氣動波紋管密封調節閥

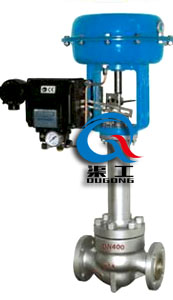

    ZJHBP/M氣動波紋管密封調節閥 ZJHBP/M氣動波紋管密封調節閥

    二、氣動波紋管密封調節閥 主要技術參數

    公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
    套筒 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
    允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
    套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
    公稱壓力(MPa) 1.6、2.5、4.0、6.4
    額定行程 16 25 40 60 100
    執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    閥蓋形式 波紋管密封型-40～+350℃
    壓蓋形式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
    閥芯形式 單座式、套筒式
    流量特性 等百分比、直線型

    三、氣動波紋管密封調節閥 執行器技術參數

    配置執行器類別 ZHA/B多彈簧簿膜執行機構
    執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    有效面積(cm2) 350 350 560 900 1400
    行程 10、16 24 40 40、60 100
    彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240
    膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
    供氣壓力 140～400KPa
    氣源接口 RC1/4"
    環境溫度 -30～+70℃
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
    作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

    四、氣動波紋管密封調節閥 主要結構圖

    氣動波紋管調節閥 (單座式) 氣動波紋管調節閥 (套筒式)
    氣動波紋管調節閥 (單座式) 氣動波紋管調節閥 (套筒式)

    五、氣動波紋管密封調節閥 主要零件材料

    1 閥體 WCB 304 316 316L
    2 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
    3

    閥座 / 套筒

    		304 304 316 316L
    4 閥芯 304 304 316 316L
    5 導向套/并帽 304 304 316 316L
    6 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
    7 閥蓋 WCB 304 316 316L
    8 閥桿 304 304 316 316L
    9 波紋管 304 304 316 316L
    10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
    11 填料壓蓋 WCB 304 316 316L

    六、氣動波紋管密封調節閥 主要性能指標

    項目 不帶定位器 帶定位器
    基本誤差% ±5.0 ±1.0
    回差% 3.0 1.0
    死區% 3.0 0.4
    始終點偏差% 氣開 始點 ±2.5 ±1.0
    始點 ±5.0 ±1.0
    氣關 始點 ±5.0 ±1.0
    終點 ±2.5 ±1.0
    額定行程偏差% ≤2.5
    泄露量L/h 0.01%×閥額定容量
    可調范圍R 30：1

    七、氣動波紋管密封調節閥 外形圖

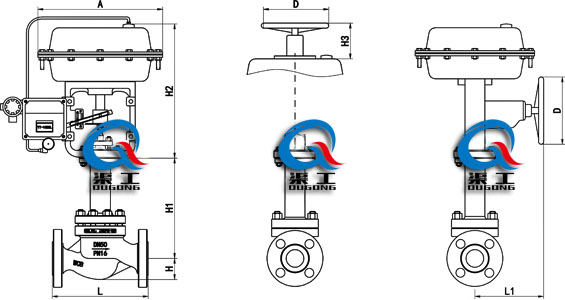

    ZJHB氣動波紋管調節閥 (外形尺寸圖)
    ZJHB氣動波紋管調節閥 (外形尺寸圖)

    八、氣動波紋管密封調節閥 安裝連接尺寸

    公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200
    L PN16/25 181 184 200 222 254 276 298 352 410 451 600
    PN40 194 197 200 235 267 292 317 368 425 473 610
    PN64 206 200 210 251 286 311 337 394 440 508 650
    H PN16/25 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158 170
    PN40 52.5 57.5 75 75 82.5 92.5 100 117.5 150 167.5 187.5
    PN64 65 40 85 85 90 102.5 107.5 125 172.5 195 207.5
    H1 365 365 425 430 445 660 680 690 748 740 780
    H2 298 298 298 298 298 380 380 380 510 510 510
    H3 180 180 180 180 180 236 236 236 310 310 310
    L1 289 289 289 289 289 347 347 347 476 476 476
    A 282 282 282 282 282 360 360 360 470 470 470
    D 220 220 220 220 220 270 270 270 320 320 320
