    Q941F46電動襯氟球閥

    Q941F4耐腐蝕電動球閥

    一、電動襯氟球閥 產品概述

    本公司的Q941F46電動襯氟球閥是由電動執行機構和O型襯氟球閥組成。閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯,故具有耐腐蝕性和密封性。電動襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。電動執行機構內置伺服系統,不用另配伺服放大器,輸入4-20mA信號及220VAC/380V電源便可控制運轉。耐腐蝕電動球閥具有連線簡單,結構緊湊、尺寸小、重量輕、阻力小、動作穩定等優點。

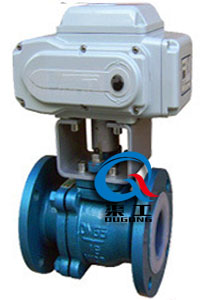

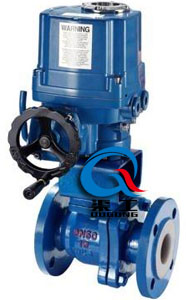

    Q941F46電動襯氟球閥 Q941F4耐腐蝕電動球閥
    Q941F46電動襯氟球閥 Q941F4耐腐蝕電動球閥

    二、電動襯氟球閥 主要技術參數

    公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    公稱壓力(MPa) PN1.0、1.6MPa
    泄漏量 軟密封:零泄漏
    閥體形式 兩段式閥體(浮動球體) 兩段式閥體(固定球體)
    閥芯形式 “O”型球形閥芯
    密封填料 聚四氟乙烯(PTFE)
    連接形式 法蘭
    可調范圍 DN15-65 DN80-300
    250:1 350:1
    基本誤差 ±1%
    死區 ≤1%
    回差 ≤1%
    適用溫度 密封面
    PTFE≤180℃
    配置執行機構 可配PSQ、HQ、361RS、HR等系列角行程電動執行機構
    控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

    三、電動襯氟球閥 執行器技術參數

    電源電壓 AC220/380V,50/60Hz
    輸出力矩 HR:50N·M~2000N·M;HQ:50N·M~3000N·M
    動作范圍 0~90° 0~360°
    動作時間 15秒/30秒/60秒
    保護裝置 過熱保護
    環境溫度 -30°~60°
    手動操作 同附件帶手柄、手輪
    限位 電氣、機械二重限位
    防護等級 相當于IP-65
    防爆等級 ExdII BT4;特殊要求可定制ExdII BT6
    位置測量 可選裝開關或電位計
    驅動電機 8W/E
    進線接口 PE1/2〞進線線鎖

    四、電動襯氟球閥 主要設計標準

    設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
    法蘭尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
    結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
    檢驗與試驗 JB/T 9092、API 598、GB/T13927

    五、電動襯氟球閥 主要零件材料

    零件名稱 材料
    閥體、閥蓋 WCB+F46 304(CF8)+F46 316(CF8M)+F46 316L(CF3M)+F46
    球體 2Cr13+氮化處理+46 304+46 316+46 316L+46
    閥桿 2Cr13+46 304+46 316+46 316L+46
    閥座密封圈 PTFE、碳素纖維+PTFE
    密封填料 V型聚四氟乙烯填料

    六、電動襯氟球閥 主要零件材料

    Q941F46電動襯氟球閥 (配HQ執行器) Q941F4耐腐蝕電動球閥 (配HR執行器)
    Q941F46電動襯氟球閥 (配HQ執行器) Q941F4耐腐蝕電動球閥 (配HR執行器)

    七、電動襯氟球閥 主要外形連接尺寸

    公稱通徑 標準值 參考值
    DN(mm) NPS(inch) L D D1 D2 f b n-Φd W H
    PN1.6(MPa)
    15 1/2 140/130 95 65 45 2 14 4-Φ14 231 350
    20 3/4 140/130 105 75 55 2 16 4-Φ14 231 370
    25 1 150/1340 115 85 65 2 16 4-Φ14 231 375
    32 11/4 165 135 100 78 2 18 4-Φ18 231 385
    40 11/2 180/165 145 110 85 3 18 4-Φ18 231 390
    50 2 200/203 160 125 100 3 20 4-Φ18 231 435
    65 21/2 220/222 180 145 120 3 20 4-Φ18 261 460
    80 3 250/241 195 160 135 3 22 4-Φ18 261 465
    100 4 280/305 215 180 155 3 24 8-Φ18 285 612
    125 5 320/356 245 210 185 3 26 8-Φ18 285 625
    150 6 360/394 280 240 210 3 28 8-Φ23 325 700
    200 8 457 335 295 265 3 30 8-Φ23 325 740

    八、電動襯氟球閥 產品選型

    (1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
    (2)執行器參數:電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)
    盡量詳細提供以上技術參數,方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們!

    歡迎來電咨詢Q941F46耐腐蝕電動球閥產品詳細信息!
