  • 上海渠工閥門管道工程有限公司

    氣動調節閥

    首頁 >> 產品中心 >> 氣動調節閥

    氣動薄膜雙座調節閥

    ZJHN氣動薄膜雙座調節閥

    一、氣動薄膜雙座調節閥 產品概述

    本公司的ZJSN系列氣動薄膜雙座調節閥，由多彈簧直行程氣動執行器和直通雙座調節閥體組成。氣動雙座調節閥采用雙導向結構，具有結構緊湊、重量輕、動作快、閥容量大、流量特性精度高、拆裝方便等特點。氣動薄膜雙座調節閥閥內有上、下兩個閥芯，流體作用在上、下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的單座閥大，但該閥的泄漏比單座閥大。氣動薄膜雙座調節閥適用于對泄露量要求不嚴格，閥前后壓差較大的干凈介質場合。氣動雙座調節閥主要應用于石油、化工、冶金、、電站等工業控制部門，主要控制氣體、液體、蒸汽等介質。

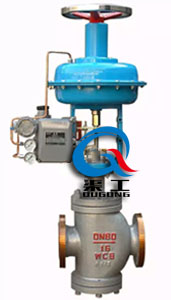

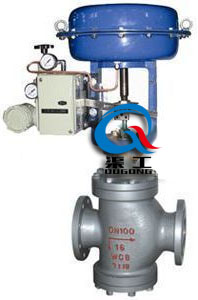

    ZJHN氣動薄膜雙座調節閥（配HVP定位器） ZJHN氣動薄膜雙座調節閥（配HEP定位器）
    ZJHN氣動薄膜雙座調節閥 (配HVP定位器) ZJHN氣動薄膜雙座調節閥 (配HEP定位器)

    二、氣動薄膜雙座調節閥 主要技術參數

    公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
    閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數(KV) 直線 10 12.5 19.5 30.5 48.4 76 125 195 305 484 760 1000 1600
    等百分 8 11 17,6 27.5 44 69 110 176 275 440 690 900 1300
    允許壓差(MPa) ≤ 公稱壓力
    公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
    額定行程 16 25 40 60 100
    配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
    壓蓋形式 螺栓壓緊式
    密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
    閥芯形式 雙座柱塞導向型閥芯
    流量特性 直線性、等百分比

    三、氣動薄膜雙座調節閥 執行器技術參數

    配置執行器類別 ZHA/B多彈簧簿膜執行機構
    執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
    有效面積(cm2) 350 350 560 900 1400
    行程 10、16 24 40 40、60 100
    彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240
    膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
    供氣壓力 140～400KPa
    氣源接口 RC1/4"
    環境溫度 -30～+70℃
    可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
    作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

    四、氣動薄膜雙座調節閥 主要結構圖

    氣動雙座調節閥（金屬硬密封結構） 氣動雙座調節閥（四氟軟密封結構）
    氣動雙座調節閥 (金屬硬密封結構) 氣動雙座調節閥 (四氟軟密封結構)

    五、氣動薄膜雙座調節閥 主要零件材料

    1 底座 WCB 304 316 316L
    2 閥體 WCB 304 316 316L
    3 閥芯 304 304 316 316L
    4 閥座 304 304 316 316L
    5 銅套 黃銅
    6 導向套 304 304 316 316L
    7 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
    8 閥蓋 WCB 304 316 316L
    9 閥桿 304 304 316 316L
    10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
    11 填料壓蓋 WCB 304 316 316L
    12 螺栓 25 0Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

    六、氣動薄膜雙座調節閥 主要性能指標

    項目 不帶定位器 帶定位器
    基本誤差% ±5.0 ±1.0
    回差% 3.0 1.0
    死區% 3.0 0.4
    始終點偏差% 氣開 始點 ±2.5 ±1.0
    始點 ±5.0 ±1.0
    氣關 始點 ±5.0 ±1.0
    終點 ±2.5 ±1.0
    額定行程偏差% ≤2.5
    泄露量L/h 0.01%×閥額定容量
    可調范圍R 30：1

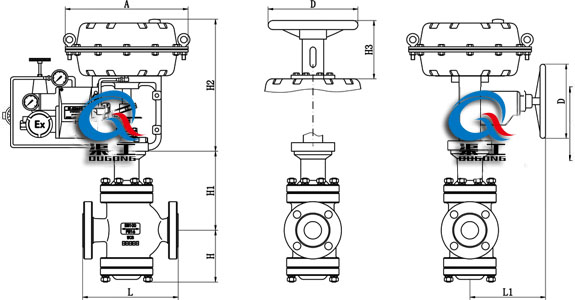

    七、氣動薄膜雙座調節閥 外形圖

    氣動薄膜雙座調節閥（外形尺寸圖）
    氣動薄膜雙座調節閥 外形尺寸圖

    八、氣動薄膜雙座調節閥 安裝連接尺寸

    公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
    L PN16/25 185 200 220 250 275 300 350 410 450 550 670 770
    PN40 190 210 230 255 285 310 355 425 460 560 740 805
    PN64 200 210 235 265 295 320 370 440 475 570 750 820
    H PN16/25 117 120 139 144 188 208 220 268 278 320 441 503
    PN40 124 128 145 150 195 220 230 280 290 335 465 528
    PN64 130 135 155 170 205 240 255 295 310 360 480 550
    H1 165 185 185 205 245 255 270 335 365 430 560 680
    H2 298 298 298 298 380 380 380 510 510 510 650 650
    H3 177 177 177 177 182 182 182 182 182 218 218 218
    L1 280 280 280 280 350 350 350 475 475 475 560 560
    A 282 282 282 282 360 360 360 470 470 470 580 580
    D 220 220 220 220 270 270 270 320 320 320 400 400
    歡迎來電咨詢ZJHN氣動雙座調節閥產品詳細信息.
    上一個產品： 氣動薄膜單座調節閥 下一個產品： 氣動薄膜套筒調節閥
    ?
