一、氣動高溫球閥 產品概述
本公司的GQ641氣動高溫球閥是采用金屬硬密封球閥及活塞式氣動執行器組成。密封面采用金屬硬密封閥座，可適用于≤500°以?xún)鹊慕橘|(zhì)。氣動高溫球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源就可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4～0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動高溫球閥整體具有結構緊湊、體積精小、運行穩定、密封性好、維修容易、安裝方便、適應性好等優點。適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高溫球閥主要應用于石油、化工、教學設備、輕工、高壓設備、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
|
|
|

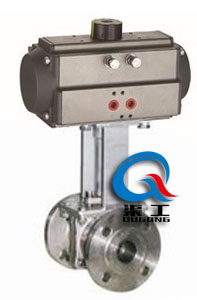

氣動高溫球閥 (配AT執行器)
|

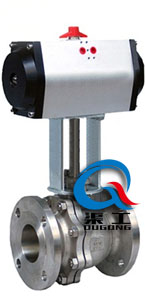

高溫氣動球閥 (配GT執行器)
|
二、氣動高溫球閥 主要技術參數及性能
|
公稱通徑DN(mm)
|
15～200
|
執行器型號
|
GT、AT、AW系列單雙作用氣動執行器
|
|
公稱壓力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa
|
供氣壓力
|
0.4～0.7MPa
|
|
閥體形式
|
兩段式鑄造球閥
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
連接形式
|
法蘭式、焊接式
|
環境溫度
|
-30～+70℃
|
|
閥芯形式
|
"O"型球形閥芯
|
作用形式
|
單作用執行機構、雙作用執行機構
|
|
密封填料
|
柔性石墨、金屬纏繞墊片
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
|
流量特性
|
近似快開型
|
使用新系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及多種附件以實現自動化操作。
6、IS05211標準連接為產品的安裝替換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使其與閥門的同步精度良好。
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
適用溫度
|
PPL≤300℃、硬密封≤450℃
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
死區
|
帶定位器：小于全行程的2%
|
|
可調范圍
|
250：1
|
|
配置執行機構
|
GT、AT、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關兩位控制、4-20mA模擬量控制
|
三、氣動高溫球閥 主要設計標準
|
設計與制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法蘭尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
結構長度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
檢驗與試驗
|
JB/T 9092、API 598、GB/T13927
|
四、氣動高溫球閥 主要零件材料
|
零件名稱
|
材料名稱
|
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈
|
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
五、氣動高溫球閥 主要性能規范
|
公稱通徑DN(mm)
|
DN15-300
|
|
公稱壓力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
|
試驗壓力
|
強度試驗
|
1.5
|
2.4
|
3.75
|
6.0
|
9.60
|
|
密封試驗
|
1.1
|
1.76
|
2.75
|
4.4
|
7.04
|
|
低壓氣密試驗
|
0.5～0.7
|
|
適用介質
|
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)
|
六、氣動高溫球閥 外形圖
|
|
|

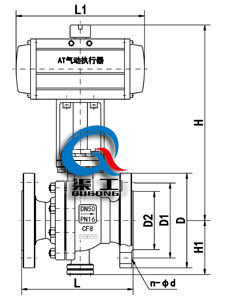

氣動高溫球閥 (浮動式閥體)
|

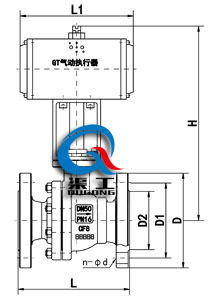

氣動高溫球閥 (固定式閥體)
|
七、氣動高溫球閥 安裝連接尺寸
|
公稱通徑DN(mm)
|
主要尺寸
|
法蘭尺寸
|
|
PN1.6MPa
|
PN2.5MPa
|
|
L
|
H
|
H1
|
L1
|
D
|
D1
|
D2
|
n-φd
|
D
|
D1
|
D2
|
n-φd
|
|
15
|
130
|
235
|
/
|
140
|
95
|
65
|
46
|
4-14
|
95
|
65
|
46
|
4-14
|
|
20
|
140
|
242
|
/
|
140
|
105
|
75
|
45
|
4-14
|
105
|
75
|
56
|
4-14
|
|
25
|
150
|
245
|
/
|
140
|
115
|
85
|
65
|
4-14
|
115
|
85
|
65
|
4-14
|
|
32
|
165
|
267
|
/
|
164
|
140
|
100
|
76
|
4-18
|
140
|
100
|
76
|
4-18
|
|
40
|
180
|
267
|
/
|
164
|
150
|
110
|
84
|
4-18
|
150
|
110
|
84
|
4-18
|
|
50
|
200
|
310
|
102
|
190
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
|
65
|
220
|
340
|
114
|
210
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
8-18
|
|
80
|
250
|
373
|
127
|
247
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
|
100
|
280
|
430
|
152
|
276
|
220
|
180
|
156
|
8-18
|
235
|
190
|
156
|
8-22
|
|
125
|
320
|
520
|
184
|
348
|
250
|
210
|
184
|
8-18
|
270
|
220
|
184
|
8-26
|
|
150
|
360
|
560
|
219
|
378
|
285
|
240
|
211
|
8-22
|
300
|
250
|
211
|
8-26
|
|
200
|
400
|
710
|
273
|
524
|
340
|
295
|
266
|
12-22
|
360
|
310
|
274
|
12-26
|
|
250
|
630
|
/
|
360
|
/
|
405
|
355
|
319
|
12-26
|
425
|
370
|
330
|
12-30
|
|
300
|
750
|
/
|
395
|
/
|
460
|
410
|
370
|
12-26
|
485
|
430
|
389
|
16-30
|
八、氣動高溫球閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
