D643/D641氣動切斷蝶閥

一、氣動開關蝶閥 產品概述

本公司的D673/D643型氣動開關蝶閥是采用多層次金屬硬密封結構或者橡膠軟密封結構的蝶閥與氣動執行器組成。適用于兩位開關、切斷的場合，也稱為氣動切斷蝶閥。外配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動開關蝶閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全閉的動作。該閥門按其密封性能分為金屬密封與軟密封。氣動切斷蝶閥具有結構緊湊，體積精小，運行穩，密封性好，維修容易，安裝方便，適應性好等優點。氣動開關蝶閥主要應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。

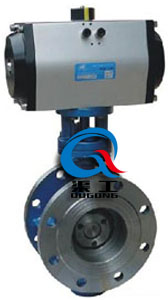

氣動開關蝶閥 (法蘭式)	氣動對夾式開關蝶閥	氣動切斷蝶閥 (對夾式)

二、氣動開關蝶閥 產品特點

（1）氣動開關蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
（2）氣動切斷蝶閥采用不銹鋼“U”型密封圈，具有彈性在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
（3）氣動開關蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板磨擦小，使用壽命較長，并具有越關越緊的功能；
（4）氣動切斷蝶閥蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
（5）氣動開關蝶閥結構獨特，“開關”轉動閥桿90°便可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能好；
（6）氣動切斷蝶閥具有耐受高溫、耐低溫、耐腐蝕性好等特征。

三、氣動開關蝶閥 主要設計標準

四、氣動開關蝶閥 主要技術參數

氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

五、氣動開關蝶閥 主要零件材料

六、氣動開關蝶閥 主要性能規范

七、氣動開關蝶閥 外形結構圖

氣動開關蝶閥 (硬密封)	氣動切斷蝶閥 (硬密封)	氣動對夾式開關蝶閥 (軟密封)

八、氣動開關蝶閥 安裝連接尺寸

九、氣動開關蝶閥 產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動開關蝶閥的技術參數，方便我公司生產及技術人員為您準確選型。如有疑問.您可以致電給我們！
