    J41Y高溫高壓截止閥

    J41Y-P54/170V高溫高壓截止閥

    一、高溫高壓截止閥 產品概述

    本公司的高溫高壓截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。高溫高壓截止閥閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。高溫高壓截止閥只適用于全開和全關，不允許作調節和節流。高溫高壓截止閥一般適用于耐溫要求較高，比如在500-600度以?xún)?，且壓力?0MPa以?xún)鹊墓俚郎习惭b。

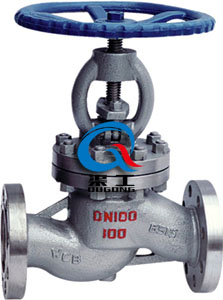

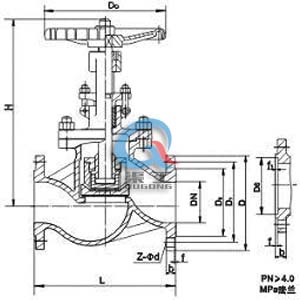

    高溫高壓截止閥 高溫高壓截止閥 結構尺寸圖
    高溫高壓截止閥 高溫高壓截止閥 結構尺寸圖

    二、高溫高壓截止閥 執行標準

    設計與制造 GB/T 122235
    結構長度 GB/T 12221
    法蘭尺寸 GB/T 9113 JB/T 79
    壓力-溫度 GB/T 9131
    試驗-檢驗 GB/T13927 JB/T9092

    三、高溫高壓截止閥 性能規范

    公稱壓力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
    強度試驗(MPa) 2.4 3.8 6.0 9.6 15.0 24.0
    水密封試驗(MPa) 1.8 2.8 4.4 7.0 11.0 18.0
    上密封試驗(MPa) 1.8 2.8 4.4 7.0 11.0 18.0
    氣密封試驗(MPa) 0.5-0.7

    四、高溫高壓截止閥 主要零件材料及性能

    體、蓋、板 閥桿 密封面 墊片 填料 工作溫度℃ 適用介質
    WCB 2Cr13 13Cr
    STL
    木體材料
    尼龍     		增強柔性石墨
    13Cr/柔性石墨
    08軟鋼
    0Cr18Ni9Ti
    PTFE     		柔性石墨
    增強柔性石墨     		≤425 水
    蒸汽
    油品
    WC1 38CrMoAl
    25Cr2MoV     		≤450
    WC6 ≤540
    WC9 ≤570
    C5 C12 ≤540
    ZGCr5Mo ≤200 硝酸類
    ZG1Cr18Ni9Ti 1Cr18Ni9Ti
    ≤200 醋酸類

    五、高溫高壓截止閥 外形連接尺寸

    4.0MPa DN L D D1 D2 b n-φd H D0 重量Kg
    凹凸法蘭 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I 20 150 105 75 51 16 4-14 275 140 7
    25 160 115 85 58 16 4-14 285 160 9
    32 180 135 100 66 18 4-18 302 180 12
    40 200 145 110 76 18 4-18 355 200 17
    50 230 160 125 88 20 4-18 373 240 24
    65 290 180 145 110 22 8-18 408 280 33
    80 310 195 160 121 22 8-18 436 320 44
    100 350 230 190 150 24 8-23 480 360 60
    125 400 270 220 176 28 8-25 588 400 90
    150 480 300 250 204 30 8-25 611 400 100
    200 533 375 320 260 38 12-30 720 400 190
    6.4MPa 20 190 125 90 51 20 4-18 228 160 13
    凹凸法蘭 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I 25 210 135 100 58 22 4-18 275 180 15
    32 230 150 110 66 24 4-23 325 200 19
    40 260 165 125 76 24 4-23 360 240 25
    50 300 175 135 88 26 4-23 410 280 35
    65 340 200 160 110 28 8-23 450 320 48
    80 380 210 170 121 30 8-23 485 360 56
    100 430 250 200 150 32 8-25 537 400 125
    125 500 295 240 176 36 8-30 631 400 130
    150 550 340 280 204 38 8-34 646 450 160
    200 650 405 345 260 44 12-34 813 500 285
    10.0MPa 10 170 100 70 35 20 4-14 198 120 6
    凹凸法蘭 MFM J41H J41Y J41W J41F J41N 100 100P 100R 100I 　 15 170 105 75 40 20 4-14 202 140 11
    20 190 125 90 51 22 4-18 228 160 13
    25 210 135 100 58 24 4-18 250 180 14
    32 230 150 110 66 24 4-23 326 220 16
    40 260 165 125 76 26 4-23 359 240 30
    50 300 195 145 88 28 4-25 414 280 50
    65 340 220 170 110 32 8-25 434 320 65
    80 380 230 180 121 34 8-25 547 400 100
    100 430 265 210 150 38 8-30 621 450 116
    125 500 310 250 176 42 8-34 732 450 150
    150 550 350 290 204 46 12-34 840 500 300
    200 650 430 360 260 54 12-41 925 550 600
    16.0 15 170 110 75 40 24 4-18 148 140 12
    環槽法蘭 RTJ J41H J41Y J41W 160 160P 160R 160I 20 190 130 90 51 26 4-23 156 160 15
    25 210 140 100 58 28 4-23 175 180 17
    32 230 165 115 66 30 4-25 200 200 21
    40 260 175 125 76 32 4-27 231 240 31
    50 300 215 165 88 36 8-25 262 250 53
    65 340 245 190 110 44 8-30 303 320 70
    80 380 260 205 121 46 8-30 341 400 100
    100 430 300 240 150 48 8-34 485 450 120

    六、高溫高壓截止閥 訂貨須知

    訂貨時請填寫《規格書》或注明以下內容：
    1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
    2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
    3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。

    歡迎來電咨詢J41Y-P54/170V電站高壓截止閥產品詳細信息.
