    熱動力式蒸汽疏水閥

    CS49H熱動力式蒸汽疏水閥

    一、熱動力式蒸汽疏水閥 產品概述

    CS49H熱動力式蒸汽疏水閥結構簡單、價格低、動作穩定。漏氣率<3%，不受壓力波動的影響、壓力范圍大。CS49H熱動力式蒸汽疏水閥由于密封面采用不銹鋼制造，使用壽命高于很多同類產品。

    CS49H熱動力式蒸汽疏水閥 (法蘭式) CS19H熱動力式蒸汽疏水閥 (螺紋式)
    CS49H熱動力式蒸汽疏水閥 (法蘭式) CS19H熱動力式蒸汽疏水閥 (螺紋式)

    二、熱動力式蒸汽疏水閥 主要零件材料

    閥 體 鍛 鋼
    閥 帽 不銹鋼
    閥 蓋 鍛 鋼
    閥 片 不銹鋼
    閥體密封面 不銹鋼

    三、熱動力式蒸汽疏水閥 排水量

    產品型號 通徑(DN) 工 作 壓 差 （MPa）
    0.05 0.15 0.4 0.6 1.0 1.6 2.5
    CS19H-16C CS49H-16C CS69H-16C 15.20.25 150 280 400 475 600 800 /
    32.40.50 550 650 900 1200 1700 2100 /
    CS19H-25 CS49H-25 CS69H-25 15.20.25 17417 1828 2536 2701 3202 3581 /
    32.40 56 / 119 / 321 470 534
    50 1800 2050 2600 3000 3500 4300 5000
    CS19H-40 CS49H-40 CS69H-40 15.20.25 56 / 119 / 320 470 534
    32.40.50 1800 2050 2600 3000 3500 4300 5000

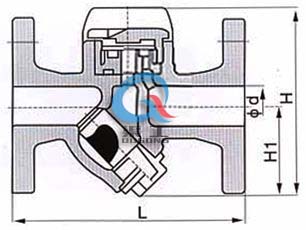

    四、熱動力式蒸汽疏水閥 尺寸圖

    CS49H熱動力式蒸汽疏水閥 (法蘭式) CS19H熱動力式蒸汽疏水閥 (螺紋式)
    CS49H熱動力式蒸汽疏水閥 (法蘭式) CS19H熱動力式蒸汽疏水閥 (螺紋式)

    五、熱動力式蒸汽疏水閥 主要連接尺寸

    產品型號 DN 螺紋連接 承插焊連接 重量㎏ 法蘭連接 重量㎏
    Rc L H H1 L H H1 D t L H H1 D K d c f N-ф
    CS19H-16/25C
    CS49H-16/25C
    CS69H-16/25C     		15 1/2 75 57 35 75 57 35 23 7 1.23 150 57 35 95 65 45 14 2 4-14 3.13
    20 3/4 85 60 43 85 60 43 28 7 1.32 150 60 43 105 75 55 14 2 4-14 3.70
    25 1 95 68 50 95 68 50 33 10 1.67 160 68 50 115 85 65 14 2 4-14 4.78
    32 11/4 105 90 80 105 90 80 42 12 6.7 200 90 80 135 100 78 16 2 4-18 10.8
    40 11/2 110 90 80 110 90 80 52 12 6.9 230 90 80 145 110 85 16 3 4-18 10.84
    50 2 170 95 87 130 95 87 62 12 7.7 230 95 87 160 125 100 16 3 4-18 13.62
    CS19H-40
    CS49H-40
    CS69H-40     		15 1/2 75 61 41 75 61 41 23 9 1.23 150 61 41 95 65 45 16 2 4-14 3.13
    20 3/4 85 64 45 85 64 45 28 12 1.32 150 64 45 105 75 55 16 2 4-14 3.70
    25 1 95 68 45 95 68 45 33 15 1.67 160 68 45 115 85 65 16 2 4-14 4.78
    32 11/4 105 81 56 105 81 56 40 15 6.7 200 81 56 135 100 78 18 2 4-18 11.7
    40 11/2 110 81 56 110 81 56 50 15 6.82 230 81 56 145 110 85 18 3 4-18 11.82
    50 2 120 89 64 120 89 64 60 20 7.62 230 89 64 160 125 100 20 3 4-18 14.14

    六、熱動力式蒸汽疏水閥 訂貨須知

    訂貨時請填寫《規格書》或注明以下內容：
    1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
    2、若已經由設計單位選定我公司的熱動力式蒸汽疏水閥型號，請按型號直接向我司銷售部訂購；

    歡迎來電咨詢CD49H熱動力式蒸汽疏水閥產品詳細信息.
